產品概述：

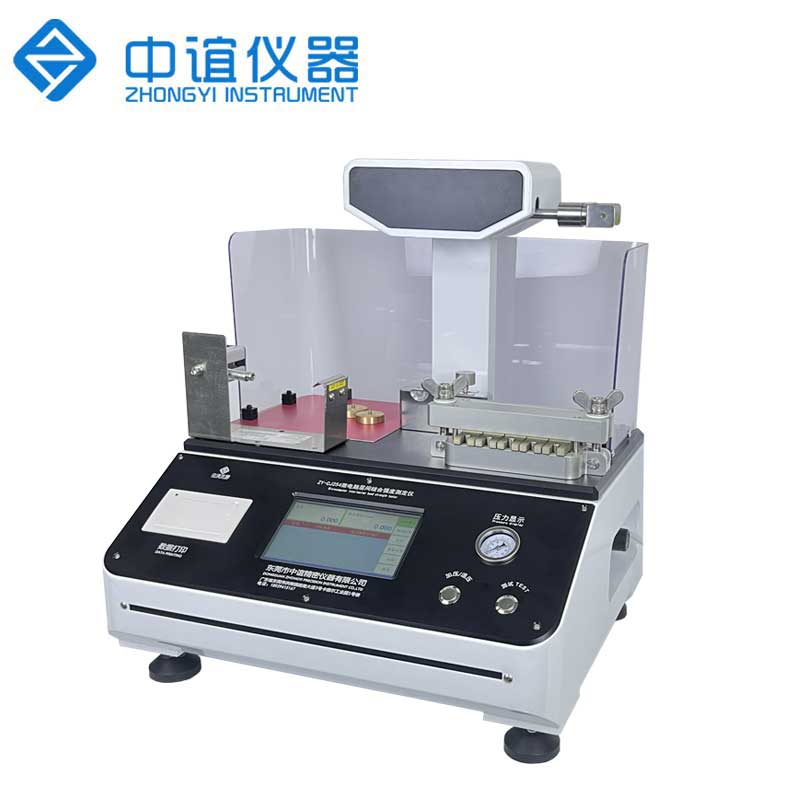

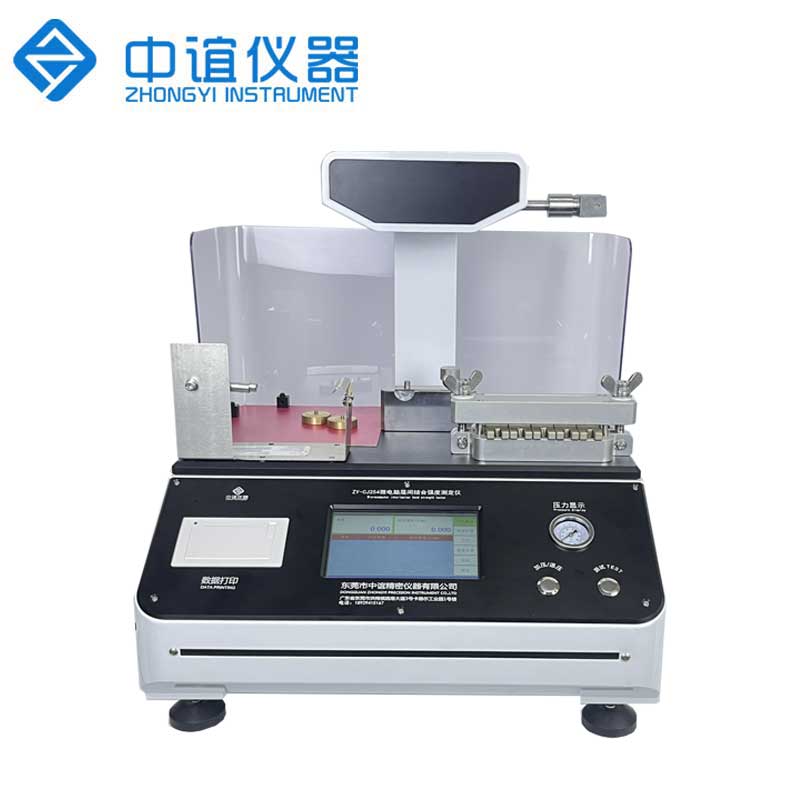

中誼儀器型號為ZY -NJH1000 層間結合強度測試儀（又名紙和紙板內結合強度測定儀）專為工業絕緣紙板、瓦楞紙、紗管紙等材料的層間結合力測試設計，依據 TAPPI T569、ISO 16260、GB/T 26203 等 12 項國內外標準，通過擺錘沖擊法精準測量材料沿 Z 向分層所需能量（單位：J/m2）。設備采用 7 英寸觸摸屏控制，支持中英文切換，廣泛應用于造紙廠、質檢機構、科研院校，助力企業把控紙品質量。

工作原理：

通過雙面膠 - 試樣 - 雙面膠夾層結構模擬真實受力場景：試樣被壓合于金屬平砧與鋁塊之間，擺錘以 90° 沖擊角度高速撞擊鋁塊，使其翻轉并沿 Z 向破壞試樣。設備通過高精度編碼器（8000 脈沖）記錄擺錘位置變化，計算試樣破壞過程中吸收的能量，直接輸出層間結合強度值。

依據標準

• 國標：GB/T 26203-2010《紙和紙板內結合強度的測定》（Scott 型）

• 國際標準：ASTM T569、DIN ISO 16260、TAPPI UM403、ISO 15754

• 行業標準：QB/T 1671、TAPPI T569 pm-00

產品特點：

1. 智能操控：7 英寸中英文觸控屏，一鍵切換測試模式，支持?jǐn)?shù)據統計與曲線分析（選配電腦連接）。

2. 精準穩定：進口 8000 脈沖編碼器+ 剛性結構設計，避免震動導致能量損失，示值誤差≤±2J/M2。

3. 高效便捷：氣壓自動壓樣（壓力 0~400N 可調），5 分鐘內完成 5 組試樣測試，標配熱敏打印機。

4. 專業拓展：可選配5 級校準工具套裝，支持非標試樣夾具定制，滿足科研級檢測需求。

適用范圍：

• 造紙行業：瓦楞原紙（東莞造紙廠實測數據顯示，合格率提升 12%）、箱板紙、掛面紙層間內聚力測試。

  包裝行業：彩盒（如某食品包裝企業用于月餅盒紙板檢測）、煙盒、復合紙板層間剝離強度監控。

• 工業用紙：

• 絕緣紙：電工紙板（國家電網指定檢測設備）、電絕緣紙板層間結合力認證；

• 紗管紙：浙江某紙管廠采用后，紙管抗壓強度提升 15%；

• 灰紙板：湖北某板材企業用于家具襯板質量控制。

• 特種紙：防銹紙、宣紙、鈔票紙等高端紙品研發測試。

應用案例：

案例 1：某大型動力電池包裝企業（深圳 XX 科技）采購設備后，對鋰電池外包裝瓦楞紙板進行層間結合強度檢測，發現 3 批次材料因膠粘劑涂布不均導致強度不達標，及時更換供應商后，產品開箱破損率從 8% 降至 1.2%，年損失減少超 50 萬元。

案例 2：某省級質檢院（山東 XX 質檢中心）使用本設備完成 300 + 批次絕緣紙板檢測，數據重復性誤差＜3%，順利通過 CNAS 認證，成為區域內工業用紙檢測標桿實驗室。
